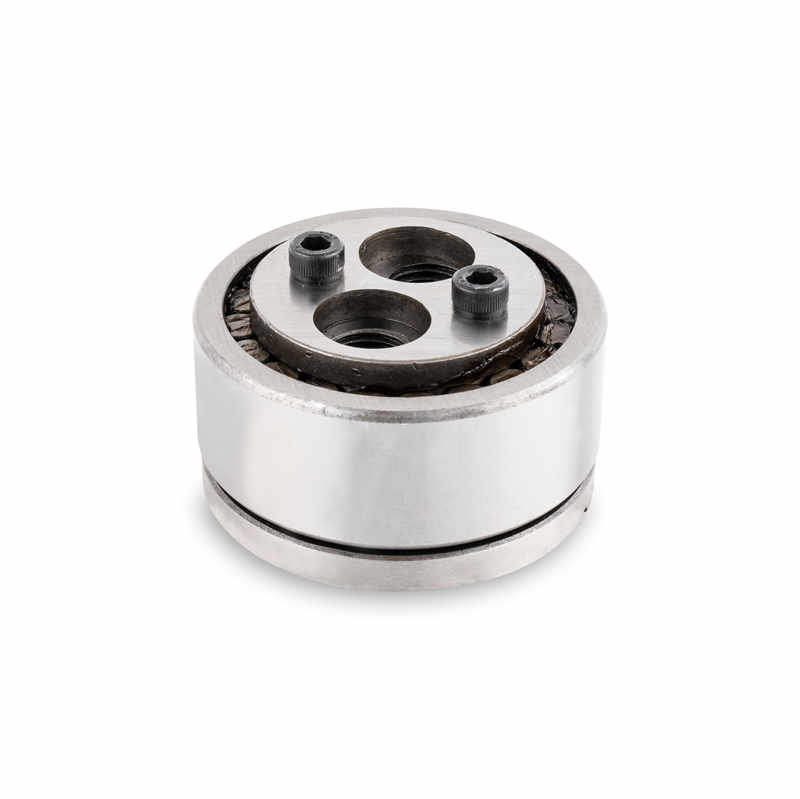

サイクロイド減速機において偏心軸受は非常に重要です。オリジナルの偏心軸受は、偏心スリーブと、偏心スリーブを構成する2つの502シリーズ円筒ころと軸受の内輪の3つの部品で構成され、これらが一体となって偏心軸受を形成します。内輪の偏心穴と偏心穴の内壁の縦キー溝が特徴です。偏心軸受構造はシンプルで使いやすく、偏心シャフトなしで偏心機能を実現でき、偏心機構が大幅に簡素化され、偏心機構の加工が省力化、時間短縮され、同時に組み立てが容易になります。偏心機構の製造コストを削減します。
| 偏心軸受仕様書 | ||||
| 偏心軸受タイプ | 重さ | 偏心 | 仕様 | |
| 45712200 | 0.059 |
| 10X33.9X12 | |
| 45712200HA | 0.059 |
| 10X33.9X12 | |
| 50712200 | 0.059 | 0.5 | 10X33.9X12 | |
| 50712200HA | 0.059 | 0.5 | 10X33.9X12 | |
| 80712200 | 0,059 | 0.75 | 10X33.9X12 | |
| 80712200HA | 0.059 | 0.75 | 10X33.9X12 | |
| 100712200 | 0.059 | 1.0 | 10X33.9X12 | |
| 100712200HA | 0.059 | 1.0 | 10X33.9X12 | |
| 150712200 | 0.059 | 1.5 | 10X33.9X12 | |
| 150712200HA | 0.059 | 1.5 | 10X33.9X12 | |
| 200712200 | 0.059 | 2.0 | 10X33.9X12 | |
| 200712200HA | 0.059 | 2.0 | 10X33.9X12 | |
| 45712201HA | 0.0587 |
| 12X33.9X12 | |
| 50712201HA | 0.0587 |
| 12X33.9X12 | |
| 75712201HA | 0.0587 |
| 12X33.9X12 | |
| 100712201 ハ | 0.0587 | 1.0 | 12x33.9x12 | |
| 150712201ハ | 0.0587 | 1.5 | 12x33.9x12 | |
| 45712202 | 0.059 | 0.45 | 15X40X14 | |
| 45712202K | 0.088 | 0.45 | 15X40X14 | |
| 50712202 | 0.088 | 0.5 | 15X40X14 | |
| 70712202 | 0.088 | 0.65 | 15X40X14 | |
| 70712202K | 0.088 | 0.65 | 15X40X14 | |
| 80712202 | 0.088 | 0.75 | 15X40X14 | |
| 80712202HA | 0.088 | 0.7 | 15X40X14 | |
| 80712202K | 0.088 | 0.75 | 15X40X14 | |
| 100712202 | 0.088 | 1.0 | 15X40X14 | |
| 100712202HA | 0.088 | 1.0 | 15X40X14 | |
| 130712202K | 0.088 | 1.25 | 15X40X14 | |
| 150712202 | 0.088 | 1.5 | 15X40X14 | |
| 150712202HA | 0.088 | 1.5 | 15X40X14 | |
| 180712202 | 0.088 | 1.75 | 15X40X14 | |
| 180712202HA | 0.088 | 1.75 | 15X40X14 | |
| 200712202 | 0.088 | 2.0 | 15X40X14 | |
| 200712202HA | 0.088 | 2.0 | 15X40X14 | |
| 250712202 | 0.088 | 2.5 | 15X40X14 | |
| 250712202HA | 0.088 | 2.5 | 15X40X14 | |
| 250712202K | 0.088 | 2.5 | 15X40X14 | |
| 350712202K | 0.088 |
| 15X40X14 | |
| 40752202K | 0.176 |
| 15X40X28 | |
| 45752202K | 0.176 |
| 15X40X28 | |
| 50752202 | 0.176 | 0.5 | 15X40X28 | |
| 70752202 | 0.176 | 0.65 | 15X40X28 | |
| 70752202K | 0.176 | 0.65 | 15X40X28 | |
| 80752202 | 0.176 | 0.75 | 15X40X28 | |
| 80752202HA | 0.176 | 0.75 | 15X40X28 | |
| 100752202 | 0.176 | 1.0 | 15X40X28 | |
| 100752202HA | 0.176 | 1.0 | 15X40X28 | |
| 100752202K | 0.176 | 1.0 | 15X40X28 | |
| 130752202 | 0.176 | 1.25 | 15X40X28 | |
| 150752202 | 0.176 | 1.5 | 15X40X28 | |
| 150752202HA | 0.176 | 1.5 | 15X40X28 | |
| 180752202 | 0.176 | 1.75 | 15X40X28 | |
| 180752202HA | 0.176 | 1.75 | 15X40X28 | |
| 200752202 | 0.176 | 2.0 | 15X40X28 | |
| 200752202HA | 0.176 | 2.0 | 15X40X28 | |
| 250752202 | 0.176 | 2.5 | 15X40X28 | |
| 250752202HA | 0.176 | 2.5 | 15X40X28 | |
| 250752202K | 0.176 | 2.5 | 15X40X28 | |
| 300752202 | 0.176 | 3.0 | 15X40X28 | |
