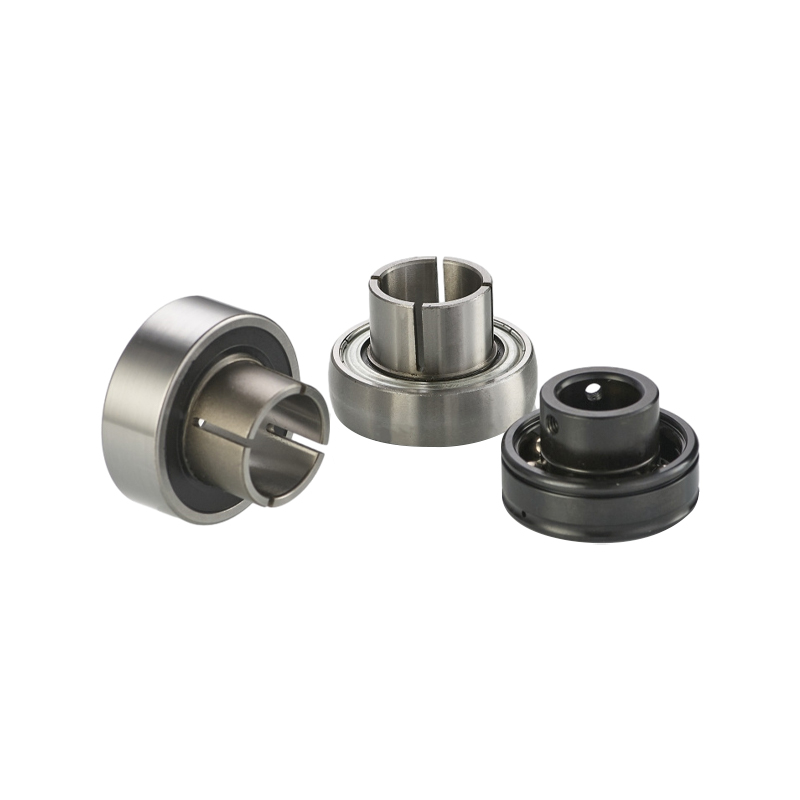

インサートボールベアリング

インサートベアリングは、ピローブロックおよびフランジハウジングの内部、またはカスタムハウジングの用途に使用されます。それらの共通の外輪は球と平面です。ラジアル荷重、アキシアル荷重および合成荷重が負荷できます。
ラジアルインサート玉軸受は単列です。コンポーネントには、外輪、内輪、およびいくつかのボールが含まれます。内輪を両側に出した軸受は、内輪の傾きが少なくスムーズに回転します。これらのベアリングは、ショルダー、ロックナット、ベアリングシートを必要とせずにシャフトに簡単に固定できます。
FTMは、顧客が高品質の耐摩耗性と防錆性の材料を選択するのに役立ちます。硬度はHRC61〜65に達することができ、接触疲労と耐摩耗性の程度において大きな弾性緩衝を実現しました。
FTMについて
Shaoxing Shangyu Flight Seiko Machinery Co., Ltd. Shaoxing Shangyu Flight Seiko Machinery Co., Ltd.
「永遠を紡ぎ、卓越性を継承し、共に未来を創る。」

紹興上裕飛行精工機械有限公司（FTM）は2006年に設立され、非標準ベアリング、高精度ベアリング（輸入代替）、ベアリング付属品および機械部品の研究開発、製造、カスタマイズに注力している企業です。部品。 30 年以上の技術設計経験を持つ FTM は、高品質ベアリングの分野で高い評価を得ています。当社の専門技術チームは、エンジニアリング機械、繊維機械、その他の分野で国内外のお客様に高品質のベアリングソリューションを提供しています。

FTMは、長年にわたる専門的な製造技術と技術スキルに基づいて、製品の加工精度と安定性を確保するために、日本からの高度なCNC工作機械を積極的に導入しています。さらに、FTM ベアリングの製品研究はトライボロジーの博士によって指導されています。当社は革新と開発の企業理念を堅持しており、当社の製品は世界の多くの国や地域に輸出されています。当社は長年にわたり、多くの世界的に有名な企業のさまざまなタイプのベアリングをサポートおよび生産し、良好な生産関係を維持してきました。永遠に回転し、卓越性を継承し、共に未来を創造します。 FTM をお選びいただければ、当社がベアリング ソリューションの選択肢となります。

専門業界認定

優れた品質へのこだわり

もっと見る
  • 品質管理システム
    品質管理システム
  • 品質管理システム
    品質管理システム
  • 認証レポート
    認証レポート
  • 実用特許証明書
    実用特許証明書
  • 実用特許証明書
    実用特許証明書
  • 実用特許証明書
    実用特許証明書
  • 実用特許証明書
    実用特許証明書
ニュースとブログ
  • 業界ニュース
    産業用ボールベアリング: 選択、性能、メンテナンスに関する包括的なガイド

    ボールベアリングの基礎を理解する ボールベアリングは、産業機械の可動部品間の摩擦を軽減するために設計された精密部品です。これらは、内輪、外輪、転動体 (ボール)、およびボールを等間隔に保つ保持器という 4 つの重要な要素で構成されています。世界的な製造現場では、多くの場合、生産...

  • 業界ニュース
    ころ軸受の包括的な技術比較: 構造設計と産業応用ガイド

    ローラーベアリング技術の紹介 ローラーベアリングは、摩擦を軽減し、重大な構造負荷に対処しながら、回転または直線運動を促進するように設計された基本的な機械部品です。球面要素を利用して点接触を形成するボールベアリングとは異なり、ころ軸受は円筒形、テーパ形、または樽形のころを使用して軌道と線接...

  • 業界ニュース
    カムローラーベアリング: 設計、選択、性能の技術分析

    現代の機械におけるカムローラーベアリングの基本的な役割 カムローラーベアリングは、機械工学と自動製造の分野において不可欠なコンポーネントです。固定ハウジング内で動作する標準的なボール ベアリングとは異なり、カム ローラーはあらゆる種類のトラック上で直接動作し、カム ドライブやコンベア シ...

  • 業界ニュース
    ボールベアリング: 種類、用途、トレンド、メンテナンスガイド 2026

    ボールベアリングの紹介 ボールベアリングは、滑らかな回転運動を促進し、摩擦を軽減し、ラジアル荷重とアキシアル荷重をサポートするために、さまざまな産業分野で広く使用されている重要な転がり要素ベアリングです。ボールベアリングは機械や装置の中核部品として、運転効率の向上、装置の耐用年数の延長、...

  • 業界ニュース
    非研削ボールベアリングに関する技術的洞察: エンジニアリング標準、製造、および戦略的応用

    非研磨ボールベアリング技術の紹介 機械コンポーネントの広大な世界では、ベアリングは可動部品間の基本的なインターフェイスとして機能し、摩擦を軽減し、負荷をサポートします。高精度の研磨ベアリングは航空宇宙やロボット工学などのハイテク産業で脚光を浴びることが多い一方で、非研磨ボールベアリングは...

業界の知識

1.調子はどうですか ボールベアリングを挿入します ラジアル荷重とアキシアル荷重を同時に扱うように設計されていますか?
ラジアルインサートボールベアリングまたは Y ベアリングとも呼ばれるインサートボールベアリングは、ラジアル荷重とアキシアル荷重の両方を同時に処理できるように特別に設計されています。
ベアリングとハウジングの同心度:
インサートボールベアリングは、対応するハウジングにぴったりとフィットするように設計されており、ベアリングの内輪とシャフト間の適切な位置合わせが保証されます。この同心性により、ラジアル荷重がベアリング全体に均等に分散されます。
球面外輪:
平らな外輪を備えた従来のボールベアリングとは異なり、インサートボールベアリングは球面外輪を備えています。この設計により、ベアリングは、シャフトのたわみやハウジングの位置ずれによって発生する可能性のあるシャフトとハウジング間の位置ずれに対応できます。球面外輪は、軸受全体にアキシアル荷重を均等に分散するのにも役立ちます。
自動調心機能:
球面外輪により、インサート玉軸受に自動調心機能が備わります。これは、動作中にベアリングがシャフトとハウジング間のわずかなずれを調整できることを意味し、早期の摩耗や損傷のリスクを軽減します。
ボールベアリングと軌道の設計:
インサートボールベアリングには通常、深溝ボールベアリングが設計に組み込まれています。これらのボール ベアリングは、ラジアル荷重とアキシアル荷重の両方を効率的に分散するためにベアリング内に特定のパターンで配置されています。さらに、ベアリングの軌道はこれらのボール ベアリングを収容できるように設計されており、負荷がかかった状態でもスムーズに回転できるようになります。
シールと潤滑：
適切なシールと潤滑は、ラジアル荷重とアキシアル荷重の組み合わせの下でインサートボールベアリングの寿命と性能を確保するために非常に重要です。シールはベアリングへの汚染物質の侵入を防ぎ、潤滑により摩擦が軽減され、熱が放散されます。これにより、困難な動作条件下でもスムーズな動作が保証され、摩耗が最小限に抑えられます。

2.どのような種類のシールと潤滑剤が一般的に使用されていますか ボールベアリングを挿入します ?
インサートボールベアリングでは、適切な動作と寿命を保証するために、数種類のシールと潤滑剤が一般的に使用されています。
シール:
ゴム製シール (RS または 2RS): ゴム製シールは、ほこり、汚れ、湿気などの汚染物質から効果的に保護します。適度なシール性能があれば十分な汎用用途のインサート玉軸受によく使用されます。
金属シールド (ZZ または 2Z): 金属シールドは、大きな粒子や中程度のレベルの汚染に対する保護を強化します。摩擦をあまり犠牲にすることなく追加のシールドが必要な用途に適しています。
非接触シール (LLU または 2RS1): 非接触シールは、多くの場合合成ゴムまたはポリアミドで作られており、内輪との接触シールを最小限に抑え、摩擦を低減し、ベアリングの寿命を延ばします。低トルク特性を維持しながら、汚れに対する優れた保護を提供します。
ラビリンスシール: ラビリンスシールは、汚染物質の侵入を妨げる複雑な経路で構成されています。これらは、汚染レベルが高い環境や頻繁なメンテナンスが不可能な環境で非常に効果的です。
フェルト シール: フェルト シールは汚染に対する基本的な保護を提供し、高度なシール性能よりもコスト効率が優先される低速アプリケーションで一般的に使用されます。
潤滑剤:
グリース: グリースは、インサートボールベアリングに使用される最も一般的な潤滑剤です。粘度と接着特性を高めるために、石鹸または非石鹸剤で増粘した基油で構成されています。グリースは優れた潤滑性とシール性を提供し、摩擦を軽減し、ベアリングコンポーネント間の金属間の接触を防ぎます。
オイル: インサートボールベアリングではオイル潤滑はあまり一般的ではありませんが、グリースが最適に機能しない可能性がある高速または高温の用途では使用される場合があります。オイル潤滑は優れた熱放散を実現し、極端な動作条件下でも優れたパフォーマンスを提供します。
固体潤滑剤: グラファイトや二硫化モリブデンなどの固体潤滑剤は、摩擦や摩耗を軽減するためにグリースに添加したり、軸受表面のコーティングとして使用したりできます。固体潤滑剤は、重い負荷がかかる用途や潤滑剤の補充が難しい用途に特に役立ちます。
