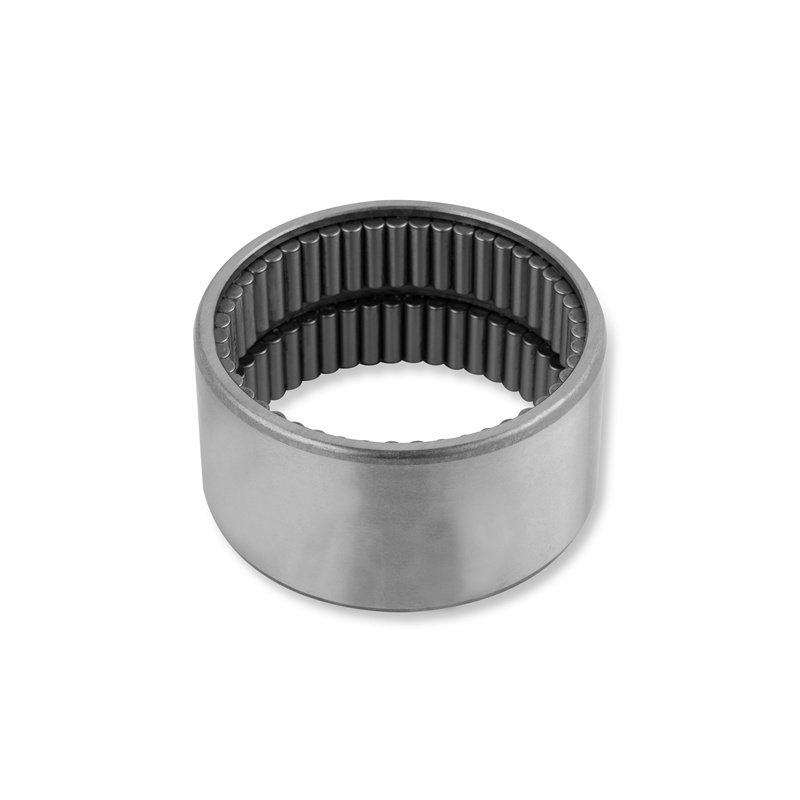

内輪が完全に負荷された針状ころ軸受を備えた外輪には油穴があり、外輪油穴からの油で潤滑でき、2つのガードエッジがあり、内輪にはガードエッジも保持器もありません。リング、外輪、総針状ころをそれぞれ取り付けることができます。内輪のない全負荷針状ころ軸受は、乾式ラジアルサイズが限られた部品に適しており、適合するジャーナルの表面が転がり面として直接使用されるため、表面硬度が低くない乾式 HRC60、表面粗さ Ra 値が必要です。大きくない 0.63hm、内輪全負荷針状ころ軸受の有無にかかわらず、シャフトまたはハウジングの軸方向の変位は制限されません。

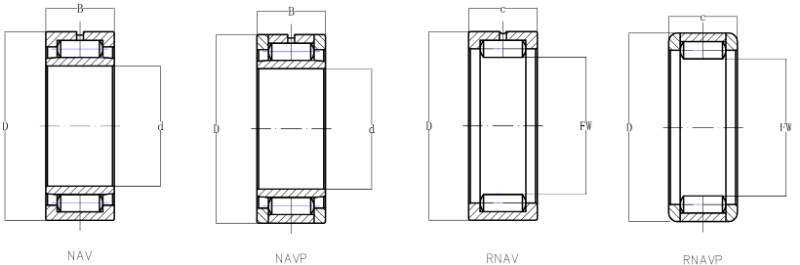

| 軸 | ベアリングの名称 | 質量 | 境界寸法 | 基本負荷定格 | 制限速度 | |||||||||||||
| 現在のコード | オリジナルコード | d | D | C | 動的 | 静的 | 油 | |||||||||||
| んん | g | んん | N | 回転数 | ||||||||||||||
| 15 | NAV4902 | 4074902E |
| 15 | 28 | 13 |
|
|
| |||||||||
| NAV4002 | 4074102 | 76 | 15 | 32 | 17 | 10800 | 29800 | 4500 | ||||||||||
|
| 74802 | 100 | 15 | 36 | 24.5 | 8900 | 11200 | 4400 | ||||||||||
| 17 | NAV4903 | 4074903E |
| 17 | 30 | 13 |
|
|
| |||||||||
| NAV4003 | 4074103 | 98 | 17 | 35 | 18 | 12000 | 17000 | 3400 | ||||||||||
|
| 74703 | 126 | 17 | 35 | 24.5 | 8700 | 10800 | 4200 | ||||||||||
| 20 | NAV4904 | 4074904E |
| 20 | 37 | 17 |
|
|
| |||||||||
| NAV4004 | 4074104 | 175 | 20 | 42 | 22 | 14500 | 29600 | 3000 | ||||||||||
| NAV203620.5 |
|
| 20 | 36 | 20.5 |
|
|
| ||||||||||
| NAV204 |
|
| 20 | 47 | 14 |
|
|
| ||||||||||
| 24 | NAV24668.1 |
|
| 24 | 66 | 8.1 |
|
|
| |||||||||
| 25 | NAV4905 | 4074905E |
| 25 | 42 | 17 |
|
|
| |||||||||
| NAV4005 | 4074105 | 201 | 25 | 47 | 22 | 23000 | 34600 | 2600 | ||||||||||
| ナビ205 |
|
| 25 | 52 | 15 |
|
|
| ||||||||||
| 30 | NAV4906 | 4074906E |
| 30 | 47 | 17 |
|
|
| |||||||||
| NAV4006 | 4074106 | 311 | 30 | 55 | 25 | 25800 | 46900 | 2000 | ||||||||||
| 35 | NAV4907 | 4074907E |
| 35 | 55 | 20 |
|
|
| |||||||||
| NAV4007 | 4074107 | 418 | 35 | 62 | 27 | 33000 | 59900 | 1800 | ||||||||||
| 40 | NAV4908 | 4074908E |
| 40 | 62 | 22 |
|
|
| |||||||||
| NAV4008 | 4074108 | 498 | 40 | 68 | 28 | 35900 | 67000 | 1700 | ||||||||||
| 45 | NAV4909 | 4074909E |
| 45 | 68 | 22 |
|
|
| |||||||||
| NAV4009 | 4074109 | 637 | 45 | 75 | 30 | 41000 | 74000 | 1500 | ||||||||||
| 50 | NAV4910 | 4074910E |
| 50 | 72 | 22 |
|
|
| |||||||||
| NAV4010 | 4074110 | 702 | 50 | 80 | 30 | 42800 | 88900 | 1400 | ||||||||||
| 55 | NAV4911 | 4074911 | 1030 | 55 | 90 | 35 | 48900 | 109000 | 1300 | |||||||||
| 60 | NAV4912 | 4074912E |
| 60 | 85 | 25 |
|
|
| |||||||||
| NAV4012 | 4074112 | 1125 | 60 | 95 | 35 | 50700 | 116000 | 1100 | ||||||||||
| 65 | NAV4013 | 4074113 | 1200 | 65 | 100 | 35 | 59800 | 126000 | 1000 | |||||||||
| 70 | NAV4914 | 4074914E |
| 70 | 100 | 30 |
|
|
| |||||||||
| NAV4014 | 4074114 | 1700 | 70 | 110 | 40 | 72400 | 155000 | 950 | ||||||||||
| 75 | NAV4015 | 4074115 | 1810 | 75 | 115 | 40 | 7280 | 1800 | 900 | |||||||||
| 80 | NAV4916 | 4074916E |
| 80 | 110 | 30 |
|
|
| |||||||||
| NAV4016 | 4074116 | 2470 | 80 | 125 | 45 | 76000 | 195000 | 850 | ||||||||||
| 85 | NAV4017 | 4074117 | 2580 | 85 | 130 | 45 | 74000 | 192000 | 800 | |||||||||
| 90 | NAV4918 | 4074918E | 1507 | 90 | 125 | 35 |
|
|
| |||||||||
| 95 | NAV4919 | 4074919E | 1537 | 95 | 130 | 35 |
|
|
| |||||||||
| 100 | NAV4920 | 4074920E | 2240 | 100 | 140 | 40 |
|
|
| |||||||||
| 160 | NAV4832 | 4074832 |
| 160 | 200 | 40 |
|
|
| |||||||||
| 190 | NAV190X245X42 |
|
| 190 | 245 | 42 |
|
| | |||||||||
| 軸 | ベアリングの名称 | 質量 | 境界寸法 | 基本負荷定格 | 制限速度 | ||||||||||||
| 現在のコード | オリジナルコード | フォワード | D | C | 動的 | 静的 | 油 | ||||||||||
| んん | g | んん | N | 回転数 | |||||||||||||
| 20 | RNAV4902 | 4084902E |
| 20 | 28 | 13 | 10800 | 29800 | 4500 | ||||||||
| 21.87 | RNAV4002 | 4084102 | 45 | 21.87 | 32 | 17 |
|
|
| ||||||||
| 22 | RNAV4903 | 4084903E |
| 22 | 30 | 13 |
|
|
| ||||||||
| 24.3 | RNAV4003 | 4084103 | 62 | 24.3 | 35 | 18 | 17900 | 37900 | 4300 | ||||||||
| 25 | RNAV4904 | 4084904E |
| 25 | 37 | 17 |
|
|
| ||||||||
| 28.7 | RNAV4004 | 4084104 | 114 | 28.7 | 42 | 22 | 28150 | 60900 | 3900 | ||||||||
| 30 | RNAV4905 | 4084905E |
| 30 | 42 | 17 |
|
|
| ||||||||
| 33.5 | RNAV4005 | 4084105 | 129 | 33.5 | 47 | 22 | 33800 | 70800 | 3700 | ||||||||
| 35 | RNAV4906 | 4084906E |
| 35 | 47 | 17 |
|
|
| ||||||||
| 40.1 | RNAV4006 | 4084106 | 193 | 40.1 | 55 | 25 | 49900 | 96500 | 3500 | ||||||||
| 42 | RNAV4907 | 4084907E |
| 42 | 55 | 20 |
|
|
| ||||||||
| 45.9 | RNAV4007 | 4084107 | 259 | 45.9 | 62 | 27 | 47600 | 122800 | 3100 | ||||||||
| 48 | RNAV4908 | 4084908E |
| 48 | 62 | 22 |
|
|
| ||||||||
| 51.6 | RNAV4008 | 4084108 | 304 | 51.6 | 68 | 28 | 49900 | 137900 | 2700 | ||||||||
| 52 | RNAV4909 | 4084909E |
| 52 | 68 | 22 |
|
|
| ||||||||
| 57.4 | RNAV4009 | 4084109 | 390 | 57.4 | 75 | 30 | 52500 | 153500 | 2600 | ||||||||
| 58 | RNAV4910 | 4084910E |
| 58 | 72 | 22 |
|
|
| ||||||||
| 62.1 | RNAV4010 | 4084110 | 426 | 62.1 | 80 | 30 | 55700 | 166000 | 2500 | ||||||||
| 69.8 | RNAV4011 | 4084111 | 645 | 69.8 | 90 | 35 | 68500 | 225800 | 2300 | ||||||||
| 68 | RNAV4912 | 4084912E |
| 68 | 85 | 25 |
|
|
| ||||||||
| 74.6 | RNAV4012 | 4084112 | 677 | 74.6 | 95 | 35 | 75400 | 239000 | 2100 | ||||||||
| 80.3 | RNAV4013 | 4084113 | 692 | 80.3 | 100 | 35 | 79500 | 256900 | 1900 | ||||||||
| 80 | RNAV4914 | 4084914E |
| 80 | 100 | 30 |
|
|
| ||||||||
| 88 | RNAV4014 | 4084114 | 950 | 88 | 110 | 40 | 98800 | 354900 | 1700 | ||||||||
| 93.7 | RNAV4015 | 4084115 | 1000 | 92.7 | 115 | 45 | 101800 | 372900 | 1600 | ||||||||
| 90 | RNAV4916 | 4084916E |
| 90 | 110 | 30 |
|
|
| ||||||||
| 100.3 | RNAV4016 | 4084116 | 1400 | 100.3 | 125 | 45 | 102900 | 373500 | 1500 | ||||||||
| 104.8 | RNAV4017 | 4084117 | 1540 | 104.8 | 130 | 45 | 103800 | 374800 | 1400 | ||||||||
| 105 | RNAV4918 | 4084918E |
| 105 | 125 | 35 |
|
|
| ||||||||
| 110 | RNAV4919 | 4084919E |
| 110 | 130 | 35 |
|
|
| ||||||||
| 115 | RNAV4920 | 4084920E |
| 115 | 140 | 40 |
|
| | ||||||||
