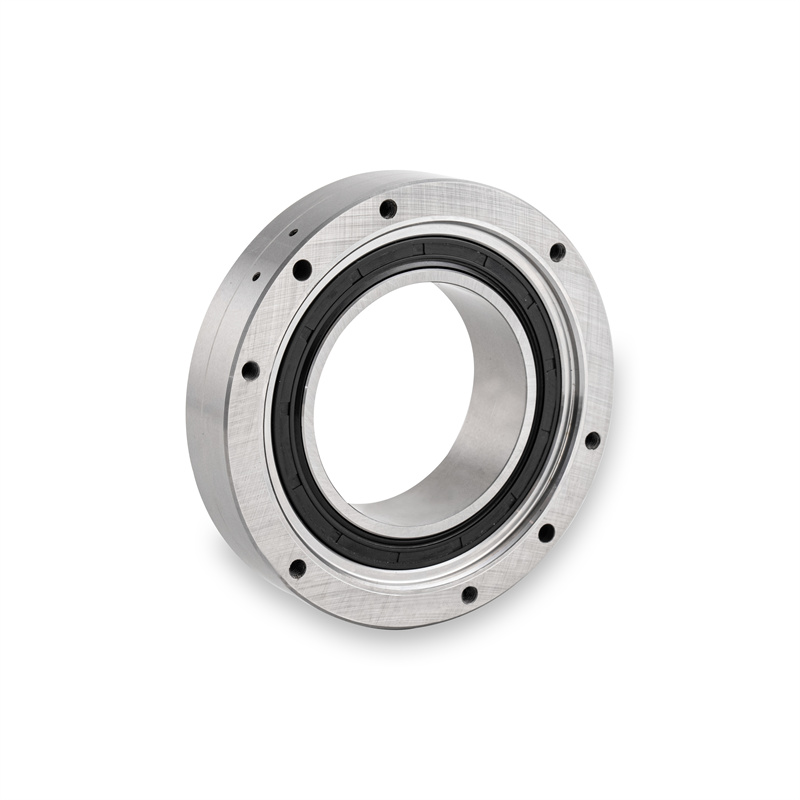

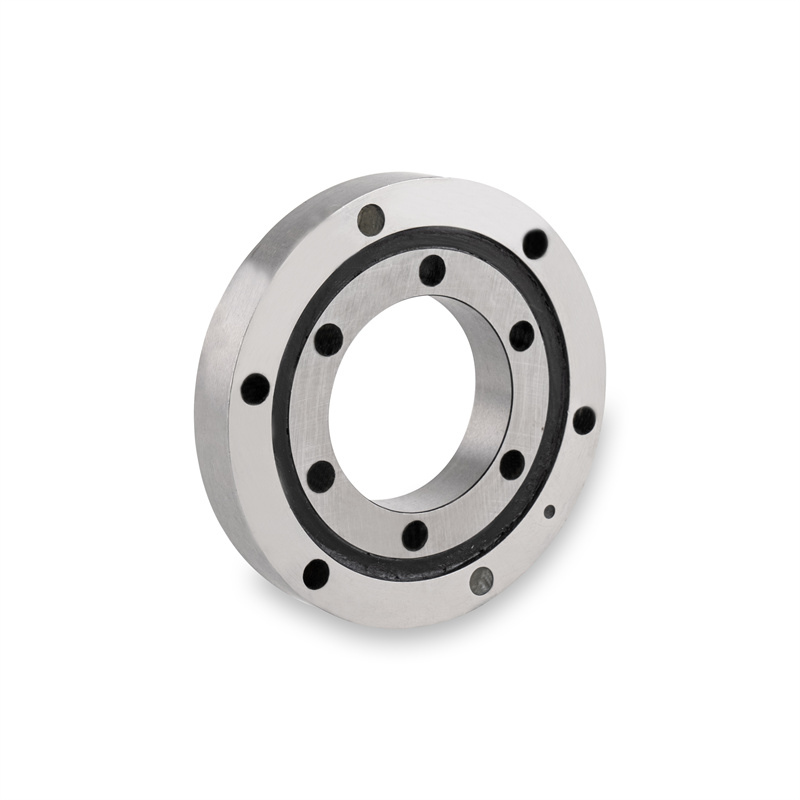

RAシリーズクロスローラーベアリングは、肉厚を薄くした小型・軽量のクロスローラーベアリングです。小さくて重い荷重に耐えることができます。内外輪一体構造により高剛性、高精度、滑らかな回転を実現します。内外輪回転に適しています。断面積が小さいため、ロボットやロボットアームの回転部などの軽量・コンパクトな機器に使用できます。
RA シリーズ クロスローラー ベアリングの特徴:

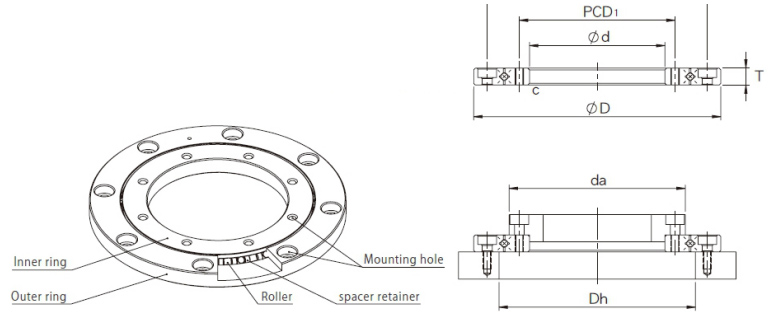

| 軸 直径 | モデル番号 | 主な寸法 | 肩の高さ | 基本定格荷重（ラジアル） | 質量 | ||||||
| 内径 d | 外径 D | 幅 T | 面取り寸法 | だ | Dh | C kN | C0 kN | KG | |||
| 10 | RA1005 | 10 | 43 | 5 | 0.15 | 21.5 | 28 | 1.50 | 1.41 | 0.046 | |
| 20 | RA2005 | 20 | 53 | 5 | 0.15 | 31.5 | 38 | 1.89 | 2.15 | 0.066 | |
| 30 | RA3005 | 30 | 63 | 5 | 0.15 | 41.5 | 47.5 | 2.14 | 2.75 | 0.083 | |
| 40 | RA4005 | 40 | 73 | 5 | 0.15 | 51.5 | 58 | 2.44 | 3.49 | 0.103 | |
紹興上裕飛行精工機械有限公司（FTM）は2006年に設立され、非標準ベアリング、高精度ベアリング（輸入代替）、ベアリング付属品および機械部品の研究開発、製造、カスタマイズに注力している企業です。部品。 30 年以上の技術設計経験を持つ FTM は、高品質ベアリングの分野で高い評価を得ています。当社の専門技術チームは、エンジニアリング機械、繊維機械、その他の分野で国内外のお客様に高品質のベアリングソリューションを提供しています。
FTMは、長年にわたる専門的な製造技術と技術スキルに基づいて、製品の加工精度と安定性を確保するために、日本からの高度なCNC工作機械を積極的に導入しています。さらに、FTM のベアリング製品研究はトライボロジーの博士によって指導されています。当社は革新と開発の企業理念を堅持しており、当社の製品は世界の多くの国や地域に輸出されています。当社は長年にわたり、多くの世界的に有名な企業のさまざまなタイプのベアリングをサポートおよび生産し、良好な生産関係を維持してきました。永遠を紡ぎ、卓越性を継承し、共に未来を創造します。 FTM をお選びいただければ、当社がベアリング ソリューションの最良の選択肢となります。
